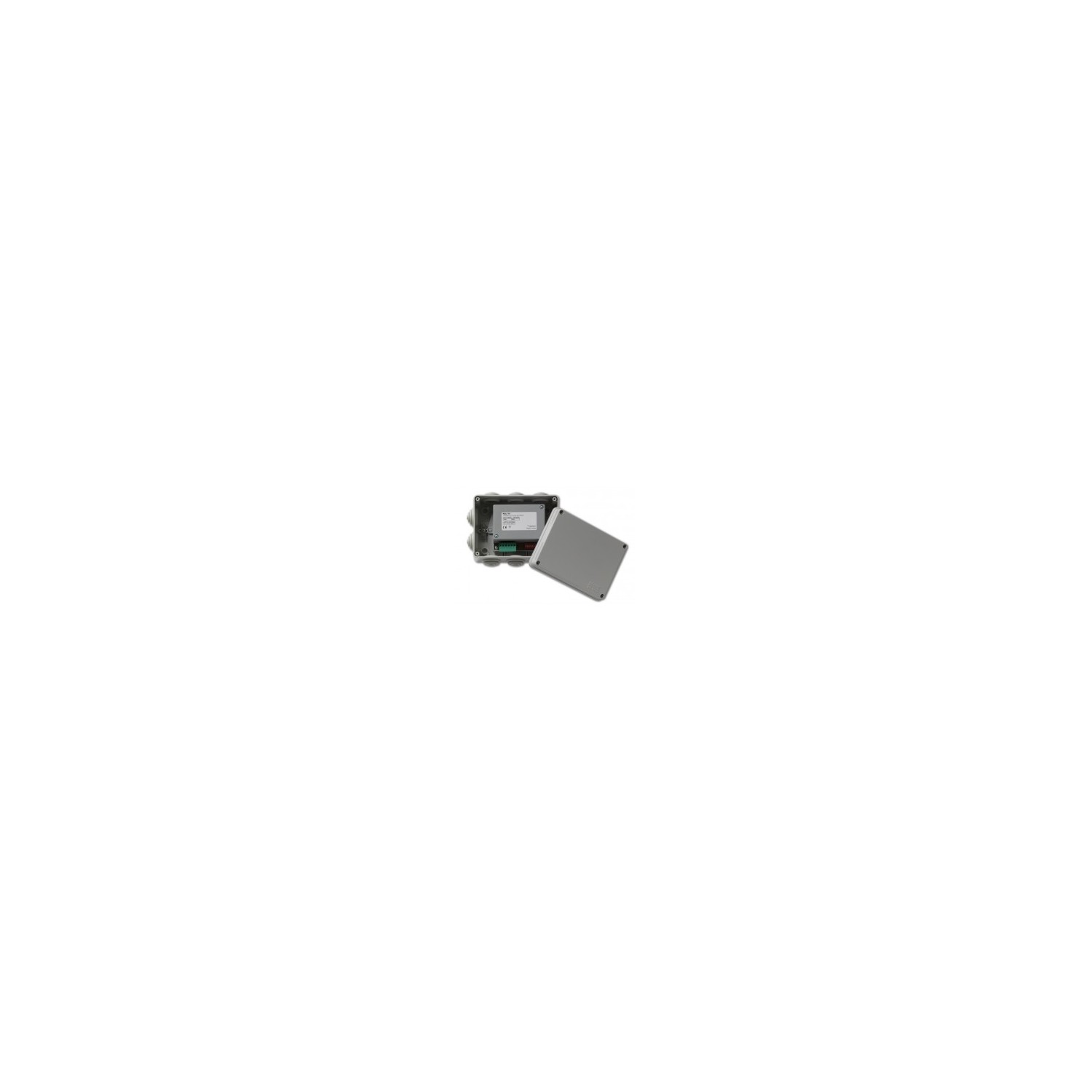

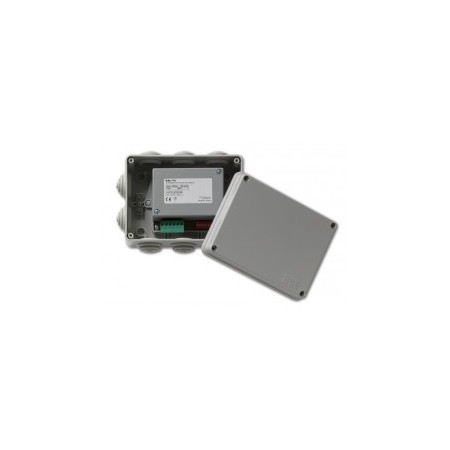

Modulo di ingresso per il collegamento al loop di rivelazione di 1 linea di rivelatori di tipo convenzionale.
Descrizione
Il modulo KAL710 consente di collegare una zona convenzionale a un loop di un sistema antincendio indirizzato.
Può essere utilizzato nelle installazioni caratterizzare da aree estese prive di suddivisioni interne e/o che non richiedono un riconoscimento preciso del punto di rivelazione.
Un modulo consente di collegare un massimo di 20 rivelatori convenzionali e un numero illimitato di dispositivi di segnalazione manuale o di contatti NA (normalmente aperti) al sistema di rivelazione incendi.
Installazione
Attenzione: Per istruzioni generali su organizzazione, progettazione, installazione, messa in servizio, uso e manutenzione del sistema, fare riferimento alla norma EN54:14 e alle normative locali.
Installazione del modulo
Scollegare l'alimentazione del sistema antincendio e installare il modulo nella custodia protettiva in dotazione.
Collegare il conduttore schermato del cavo loop alla vite di messa a terra e installare un resistore di fine linea da 4,7 kΩ alla fine della zona di rilevamento.
L'alimentazione a 24 V per il modulo deve essere fornita da una fonte di alimentazione ausiliaria.
