Descrizione

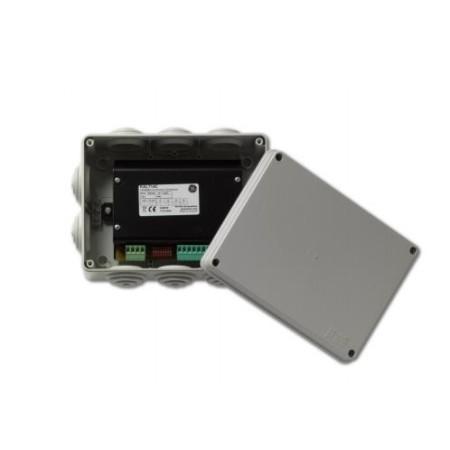

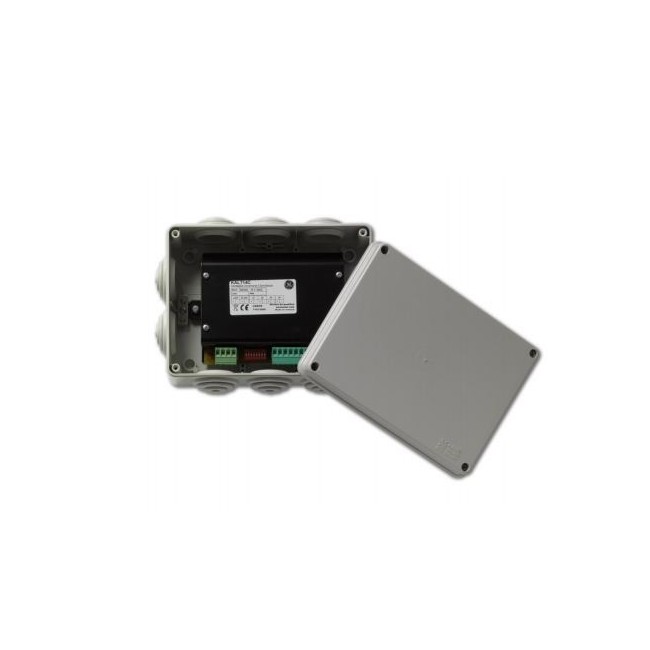

Il modulo KAL734C dispone di quattro uscite relè libere da potenziale per il loop di un sistema antincendio. Ciascun relè consente l'utilizzo di contatti comuni (C), normalmente aperti (NA) e normalmente chiusi (NC).
Il modulo può essere utilizzato con qualsiasi dispositivo e la scelta del contatto utilizzato determina l'evento desiderato.
Installazione
Attenzione: Per istruzioni generali su organizzazione, progettazione, installazione, messa in servizio, uso e manutenzione del sistema, fare riferimento alla norma EN54:14 e alle normative locali.
Installazione del modulo
Scollegare l'alimentazione del sistema antincendio e installare il modulo nella custodia protettiva in dotazione.
Collegare il conduttore schermato del cavo loop alla vite di messa a terra.
L'alimentazione a 24 V per il modulo deve essere fornita da una fonte di alimentazione ausiliaria.
Collegamenti
Collegare il modulo come indicato nella Figura 1:
1. Vite di messa a terra
2. LED di stato
3. Connettori loop
4. Connettori alimentazione ausiliaria
5. DIP switch
6. Connettori uscita relè da 1 a 4 (C, NC, NA)
Indirizzamento
Per l'identificazione di ogni modulo è richiesto un indirizzo numerico compreso tra 128 e 252. Questa impostazione viene effettuata mediante i DIP switch 1-7. Vedere la tabella degli indirizzi alla fine di questo documento.
