Dispositivo Modulo relè Quid per luci ad impulsi sequenziali ON/OFF, con ingresso per pulsante di reset

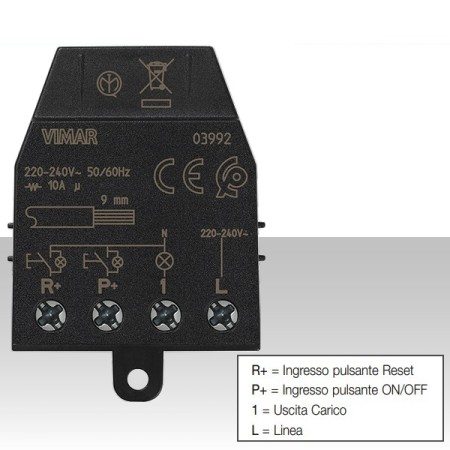

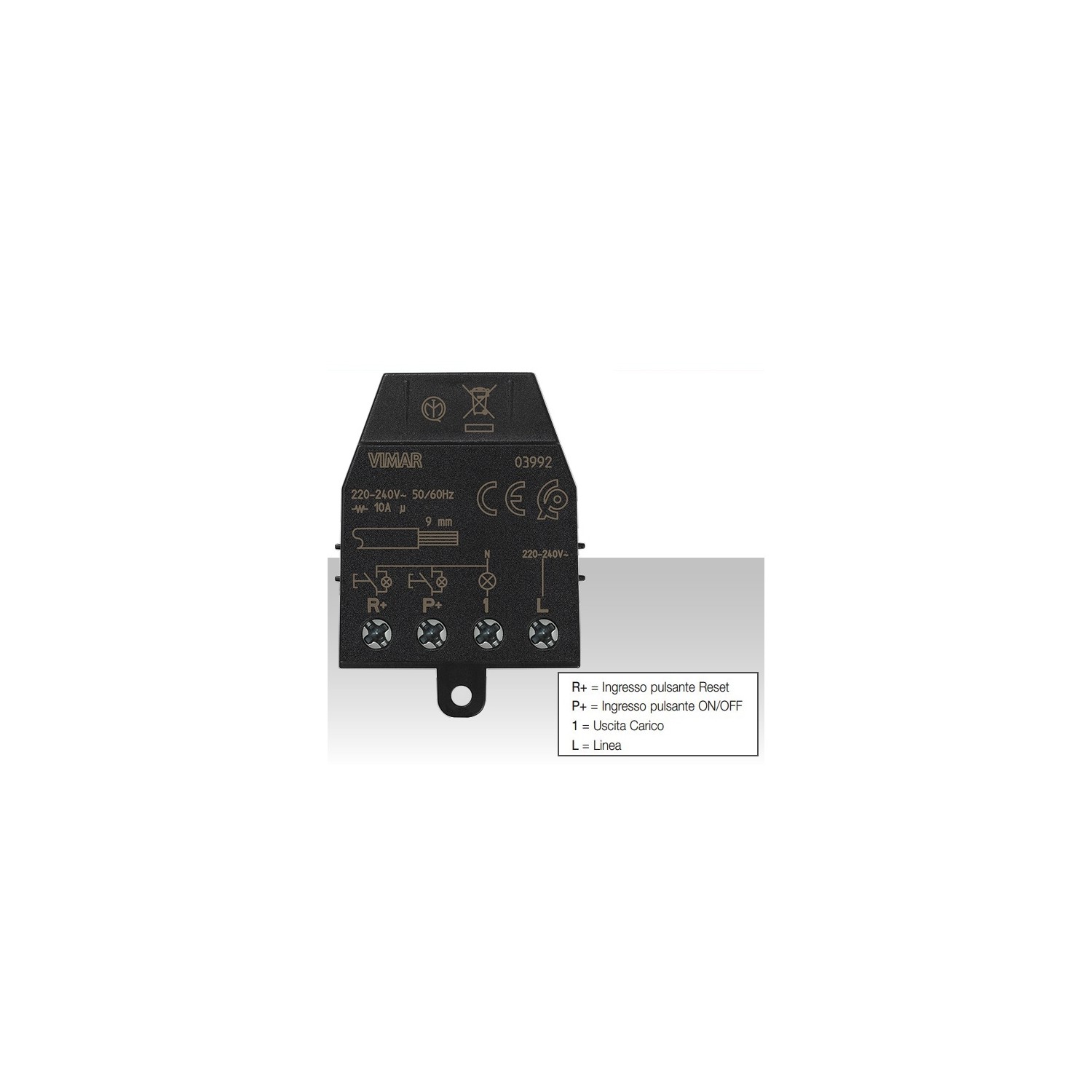

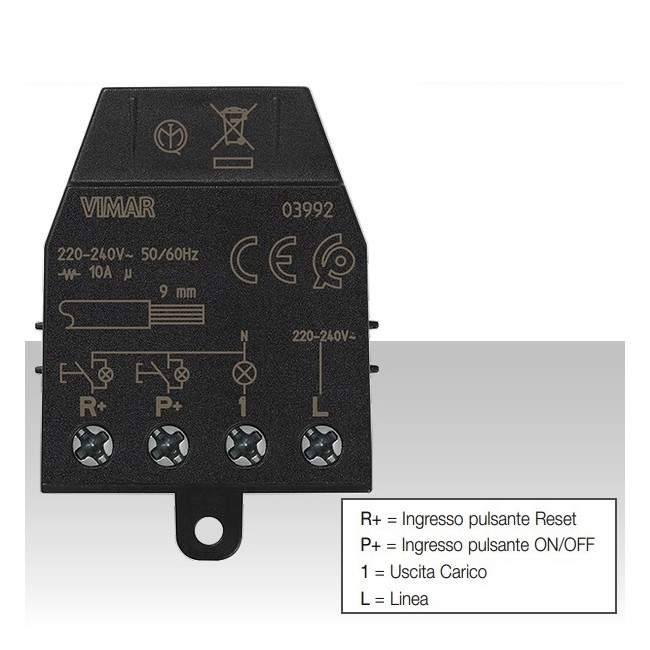

Modulo relè magnetico Quid ad impulsi sequenziali ON/OFF, 1 ingresso per pulsante NO, 1 ingresso per pulsante di reset, 1 uscita a relè 10 A, alimentazione 220-240 V~ 50/60 Hz, segnalazione luminosa dello stato del carico su singolo pulsante, installazione in scatole di derivazione o portafrutto.

Il pulsante reset ha la funzione di spegnimento centralizzato.Un solo filo per la centralizzazione delle luci.Inoltre,la presenza di una spia luminosa rivela se l’illuminazione è attiva in qualsiasi punto collegato.Permette di spegnere tutte le luci con un solo gesto.

• Tensione nominale di alimentazione: 220 – 240 V~ 50/60 Hz.

• Comando di ON/OFF mediante pulsanti NO.

• Max 1 commutazione al secondo.

• Comando di reset mediante pulsante NO. Allo stesso pulsante di Reset si

possono collegare un numero illimitato di VIR03992 con o senza unità di

segnalazione.

• Su pulsante di comando e di reset può essere installato l’art. 00932 per la

segnalazione dello stato del carico.

• Per ogni modulo VIR03992 si possono collegare un numero illimitato di pulsanti di

comando ON/OFF. Possono essere collegati fino ad un massimo 4 pulsanti di

comando ON/OFF con lampada spia. Tale lampada si accenderà solo quando

il carico è ON.

• Per ogni modulo VIR03992 si possono collegare fino ad un massimo 2 pulsanti di

Reset con lampade spia (ad esempio, con 2 moduli vir03992 collegati agli stessi

pulsanti di Reset, si possono collegare 4 pulsanti di Reset con lampada spia).

La lampada spia si accenderà se uno dei relè ha il carico in ON.

• Sul pulsante di comando ON/OFF e su quello di reset si consiglia di utilizzare

i tasti vimar art. 20026-19026-14026 oppure gli art. 20021.L-19021.L-14021.L nel

caso di utilizzo l’unità di segnalazione 00932.

• Nel caso in cui si colleghino assieme più moduli vir03992 mediante il pulsante di reset l’impianto deve essere realizzato con un solo Differenziale e/o Magnetotermico.

• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra

0 °C e +35 °C.

• Potenza dissipata: 1,5 W con carico ON e corrente max 10 A

0 W e nessun assorbimento con carico OFF

• Essendo dispositivi da retrofrutto,devono sempre essere installati su scatole protette.

CARICHI COMANDABILI

• Uscita a relè (carichi comandabili a 220- 240 V~):

• carico nominale in AC1: 10 A (6.000 cicli);

• carico nominale in AC15: 2,2 A (5.000 cicli);

• carichi resistivi : 10 A (20.000 cicli);

• lampade a incandescenza : 3 A (20.000 cicli);

• lampade fluorescenti : 100 W (20.000 cicli);

• lampade a risparmio energetico : 100 W (20.000 cicli);

• lampade a LED : 100 W (20.000 cicli);

• trasformatori elettronici : 2 A (20.000 cicli);

• alimentatori per strisce LED: 200 W (20.000 cicli).

RICEZIONE COMANDO DA REMOTO

Quid può essere comandato da remoto utilizzando i seguenti dispositivi:

• Videocitofonia 2 Fili+: App Video Door + art. 40507 + art. 69RH oppure 69PH

(programmati per attuazione temporizzata 2 s)

Il sistema 2 Fili+ permette di configurare un’attuazione temporizzata (relè art.

69RH o 69PH) e comandarla dai posti interni videocitofonici. Se il posto interno

è connesso (art. 40507) l’attuazione può essere comandata da remoto attraverso

l’App Video Door.

• Videocitofonia IP: App Video Door + art.40607 + art. 40636 (programmato per

attuazione temporizzata 2 s)

Il sistema videocitofonia IP permette di configurare un’attuazione temporizzata

(relè art. 40636) e comandarla dai posti interni videocitofonici. Se il posto interno

è connesso (art. 40507) l’attuazione può essere comandata da remoto attraverso

l’App Video Door.

• Termostato GSM 01913: il dispositivo è provvisto di un’uscita programmabile

alla quale è necessario collegare un relè ausiliario di appoggio (è sufficiente un

comune relè monostabile con bobina a 230V). L’attuazione viene poi comandata

mediante l’App By-Phone o l’App By-Clima (oppure direttamente tramite SMS).
