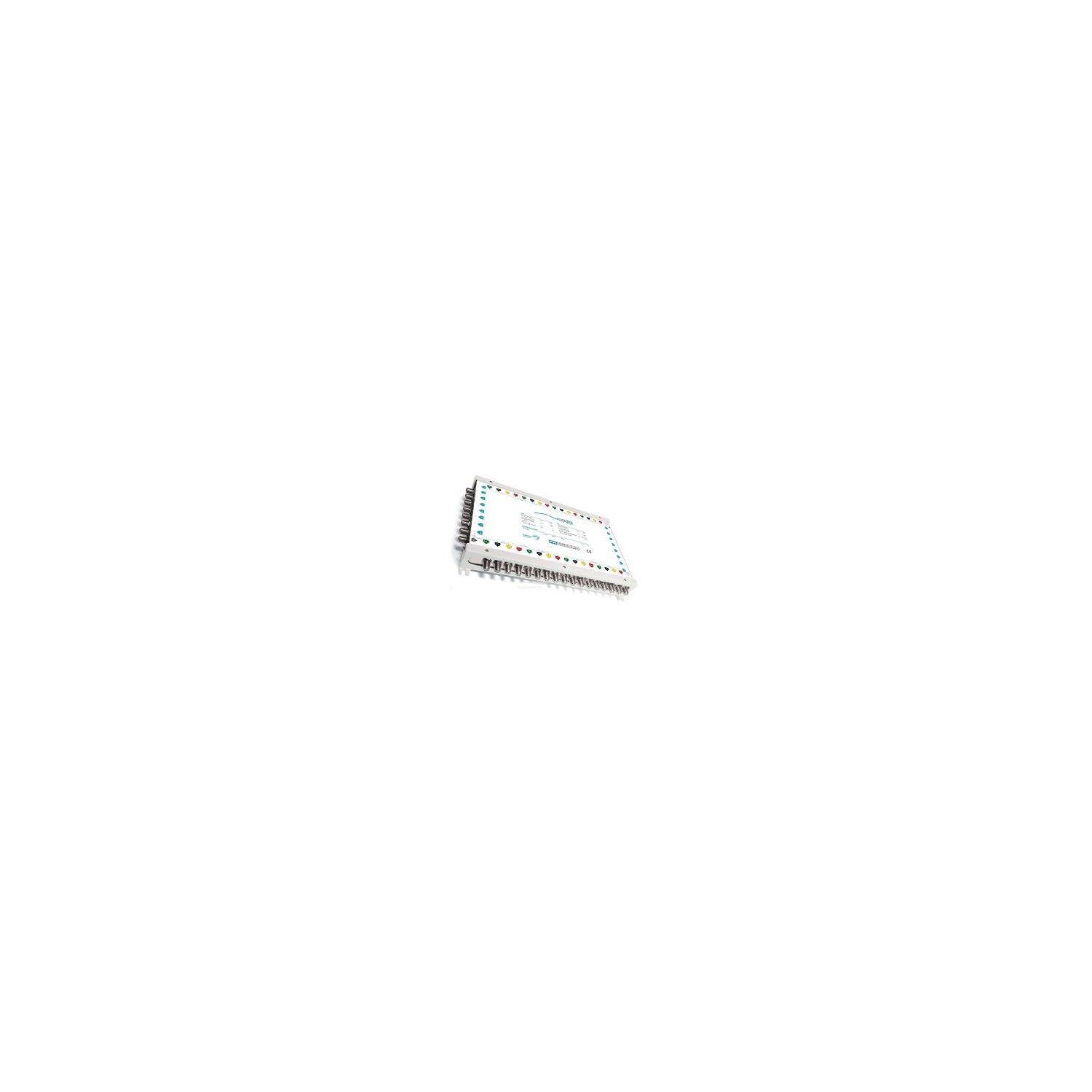

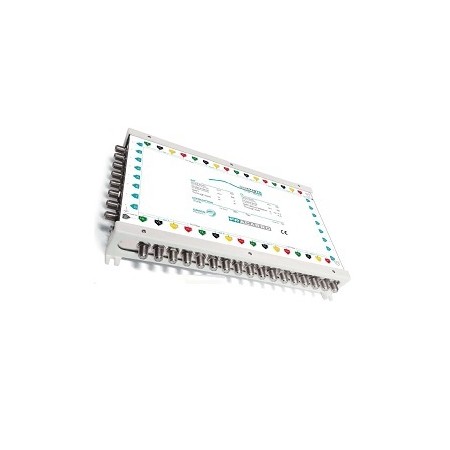

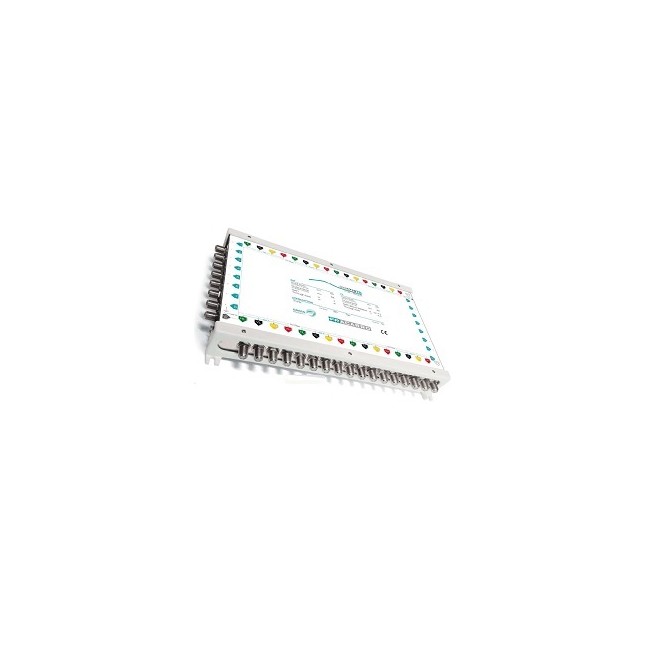

Multiswitch in cascata a 9 ingressi con dip switch per selezionare il guadagno TV attivo o passivo.



Multiswitch in cascata a 9 ingressi con dip switch per selezionare il guadagno TV attivo o passivo.

Ingressi 8 SAT, 1 TV
Derivate 8


SAT
Banda passante MHz 950-2300
Guadagno con pendenza positiva dB -2/2
Massimo livello di uscita (-35dBc 2 toni) dBµV 100
Perdita di passaggio dB -1/-3
Isolamento SAT-SAT dB >30


TV
Banda passante MHz Passivo: 5-862 Attivo: 47-862
Guadagno attivo dB -2
Guadagno passivo dB -22
Massimo livello di uscita (-35dBc 2 toni) dBµV Attivo: 95
Perdita di passaggio dB -3/-4
Canale di ritorno
Banda passante MHz TV passivo: 5-65


Consumo
Consumo Derivata mA 50
Assorbimento mA, V TV attivo: 160, 13 TV passivo interamente alimentato dal ricevitore
Massimo assorbimento LNB mA TV passivo: 1500 TV attivo: 1340


Caratteristiche generali
Dimensioni mm 110x190x40
Temperatura di funzionamento °C -10÷+55
