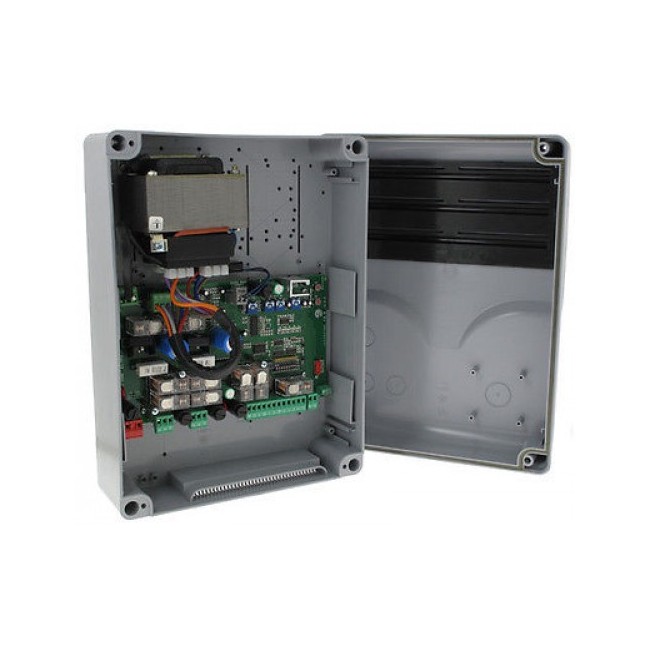

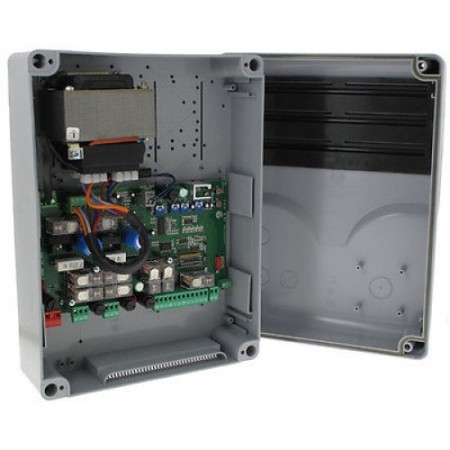

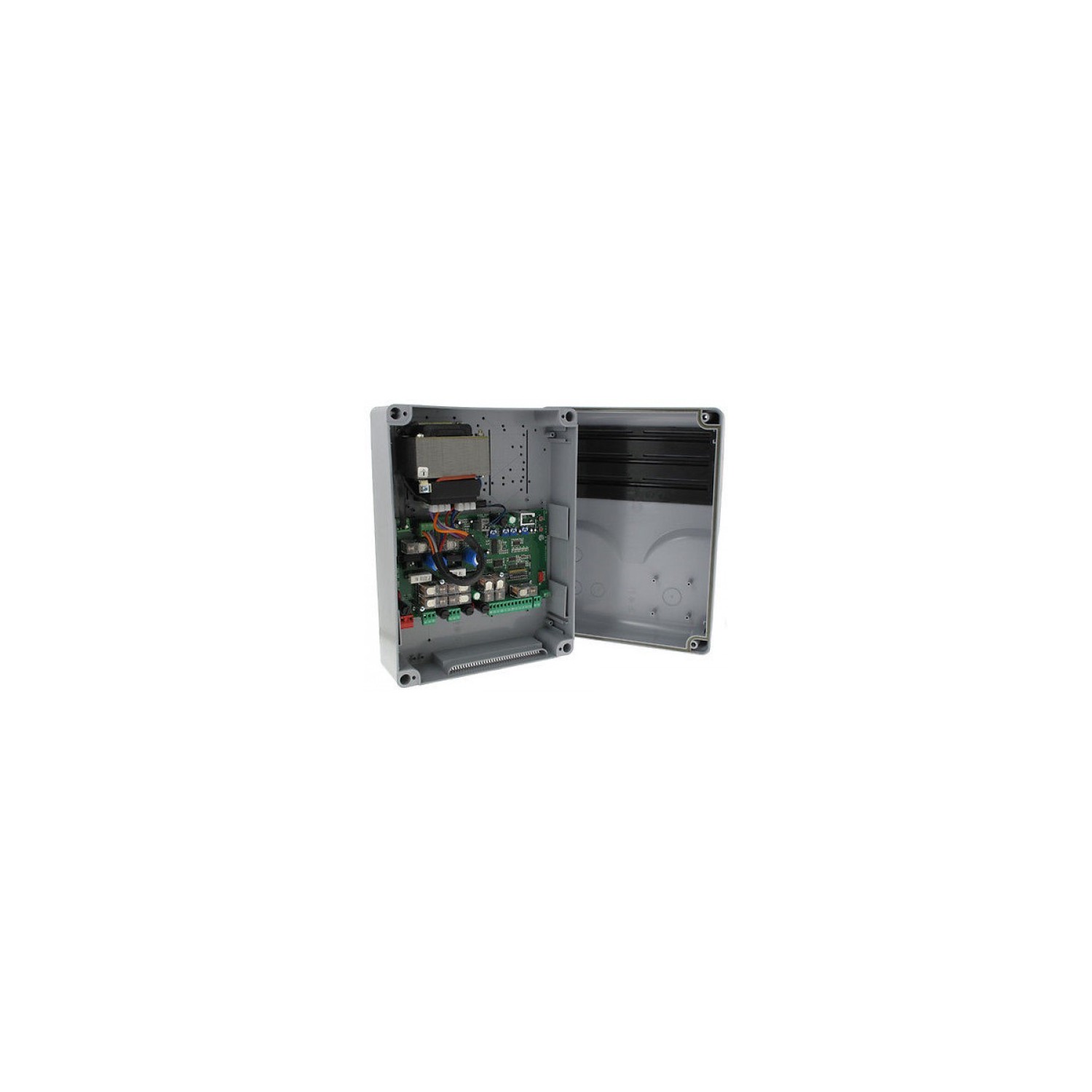

Scheda elettronica CAME ZL65 per 2 ante 24V

Progettata e costruita interamente dalla CAME Cancelli Automatici S.p.A. Garantita 24 mesi salvo manomissioni.Il quadro comando va alimentato a 230 V AC, con frequenza max 50/60 Hz.I dispositivi di comando e gli accessori sono a 24 V. Attenzione! gli accessori non devono superare complessivamente i 34 W.La centralina è dotata di un dispositivo amperometrico che controlla costantemente il valore della spinta del motore. Quando il cancello incontra un ostacolo, immediatamente il sensore amperometrico rileva un sovraccarico nella spinta einterviene nel movimento del cancello invertendone la direzione:- lo riapre quando si sta chiudendo(1);- lo richiude quando si sta aprendo.(1) Attenzione: in questo caso, dopo 3 rilevamenti d’ostacolo consecutivi, il cancello si ferma in apertura e viene esclusa la chiusura automatica; per riprendere il movimento bisogna premere il pulsante di comando o usare il radiocomando.Tutte le connessioni sono protette da fusibili rapidi, vedi tabella.La scheda eroga e controlla le seguenti funzioni:- chiusura automatica dopo un comando di apertura;- prelampeggio dell’indicatore di movimento;- rilevazione d’ostacolo a cancello fermo in qualsiasi punto;- verifi ca continua del funzionamento fotocellule.Le modalità di comando che è possibile defi nire sono:- apertura/chiusura;- apertura/chiusura ad azione mantenuta;- apertura parziale;- stop totale;- apertura/stop/chiusura.Le fotocellule, dopo la rilevazione di un ostacolo, possono provocare, secondo la modalità di collegamento:- la riapertura se il cancello sta chiudendo;- lo stop parziale.Appositi trimmers regolano:- il tempo di intervento della chiusura automatica;- ritardo chiusura del motoriduttore M2;- la sensibilità di rilevazione del dispositivo amperometrico, separatamente per la marcia normale e per il rallenta-mento. Ulteriori opzioni implementate:- controllo di un solo motoriduttore;- riduzione della velocità periferica (per ante oltre i 3 m);- possibilità di trasformare la funzione del fi necorsa di apertura da Stop a Rallentamento. Con la funzione di rallentamento è obbligatoria la battuta di arresto meccanico;- collegamento di una elettroserratura (in alternativa al 2° canale radio oppure alla lampadina spia “cancello aperto”) con eventuale aggiunta della funzione “colpo d’ariete”
