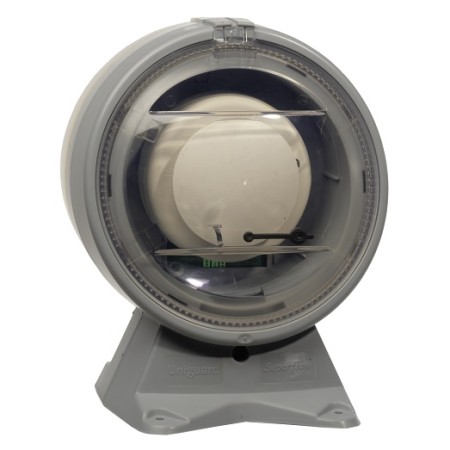

Camera analisi dell'aria per condotte di ventilazione completa di tubo di campionamento bicanale conlunghezza di 600 mm IP54. N

Camera di analisi per condotte di ventilazione

Sistema di campionamento aria ad un tubo

Supporta rivelatori indirizzati analogici o convenzionali

Foro di test sull'apparecchiatura

Semplice installazione

Indicatore di presenza flusso aria

A prima vista

Progetto unico

La camera di analisi FDD710 a singolo tubo di campionamento è stata sviluppata per la rivelazione fumo in condotti di ventilazione; l'apparecchiatura combina in un unico contenitore un rivelatore di fumo ed un particolare adattatore munito di tubo Venturi che permette la circolazione dell'aria da analizzare all'interno della camera di analisi stessa. Il sistema soddisfa tutti i requisiti per una rivelazione incendio sicura con una velocità del flusso d'aria da 0,2 m/s a 20 m/s.

FDD710 è stato progettato per poter ospitare quasi tutti i tipi di sensori puntiformi; l'apparecchiatura si adatta alle caratteristiche della base del sensore (non compresa).

Installazione

L’unità è facilmente installabile su condotti di ventilazione. La struttura di FDD710 del tipo ad unico tubo assicura un corretto flusso d’aria sull’ingresso della camera di analisi e sull’uscita. L’unità viene fornita con un tubo di campionamento standard lungo 600 mm. FDD710LP è un tubo di campionamento supplementare lungo 1,5 mt e può essere utilizzato nei condotti più ampi. Se richiesto, questi tubi possono essere tagliati per ottenere la lunghezza corretta.

Il robusto contenitore plastico in ABS fornisce alla camera di analisi un involucro completamente ermetico, indispensabile per un corretto campionamento dell’aria; allo stesso tempo questo contenitore può operare in un ampia gamma di temperature. Per installazioni su condotti di forma circolare o di forma irregolare può essere utilizzata una speciale staffa denominata FDD710MB per il fissaggio di FDD710.

E’ presente una morsettiera interna atta al collegamento dei cavi del sensore.

Semplice manutenzione

Il rivelatore all’interno della camera di analisi è facilmente provabile grazie ad un apposito foro di test presente sull’apparecchiatura; non viene pertanto richiesta la rimozione del coperchio laterale di FDD710. Un sensibile indicatore di flusso mostra la quantità d’aria che fluisce attraverso la camera di analisi. A seconda del tipo di sensore utilizzato è possibile ottenere in Centrale una richiesta di manutenzione di tipo “Clean me” piutosto che una segnalazione di manutenzione.

Nel dettaglio

Sistema di campionamento aria ad un tubo

Supporta rivelatori indirizzati analogici o convenzionali

Foro di test sull'apparecchiatura

Semplice installazione

Indicatore di presenza flusso aria

Operazioni di manutenzione e servizio semplici

Connessione cavi facilitata

Installazione semplificata del tubo di campionamento

Tubo Venturi specificatamente progettato per assicurare ottime prestazioni
