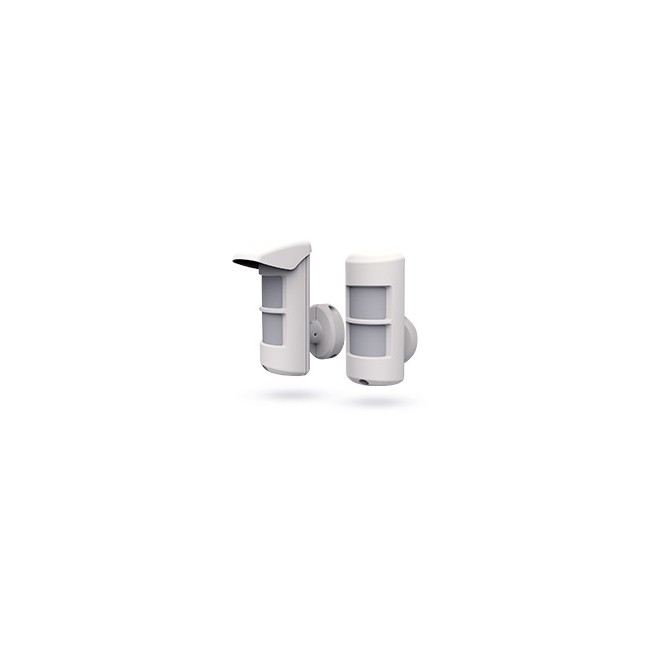

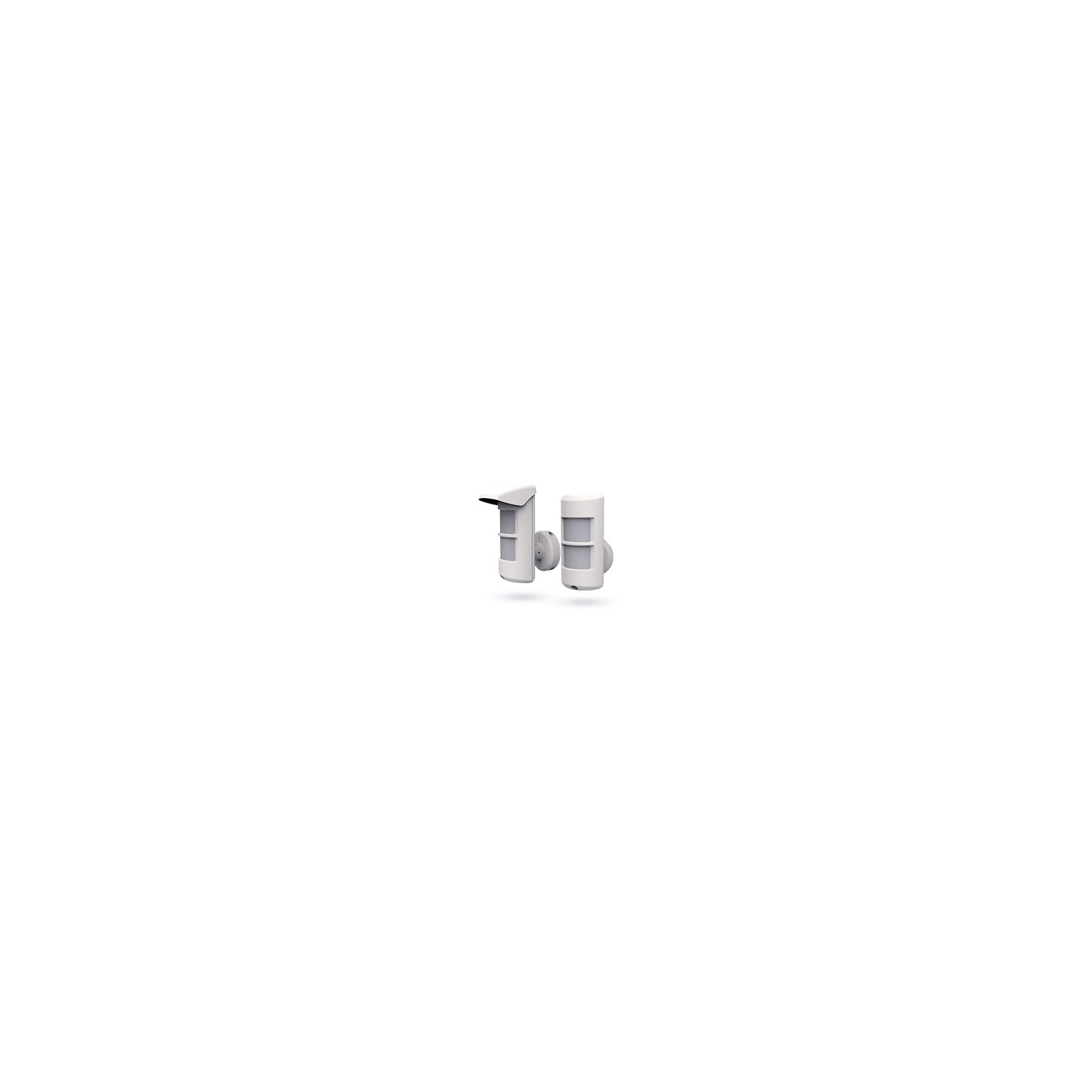

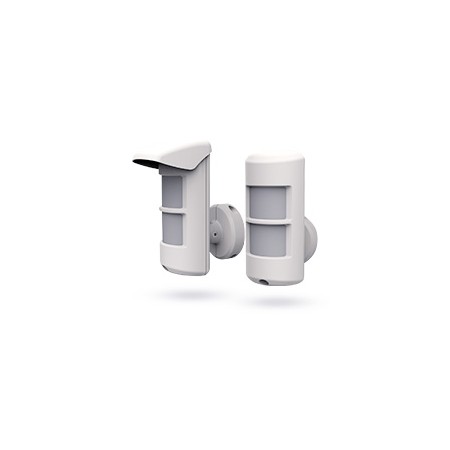

Doppio infrarosso per esterno filare 12m X 80° IP55

Caratteristiche tecniche

Tensione nominale di funzionamento: 12 V

Tensione minima di funzionamento: 8 V

Tensione massima di funzionamento: 16 V

Assorbimento a riposo: 12mA

Corrente massima sulle uscite: 50mA

Portata dell’ottica: 12m x 80°, 9 zone su 1 piano per ogni ottica

Temperatura di funzionamento: 0° a + 50°C

Dimensioni: 165 x 50 x 84 mm

Involucro: Protezione IP55

Sensore doppio infrarosso filare, di tecnologia avanzata con gestione a microprocessore, trova tipico impiego nella protezione esterna di balconi, verande, siti coperti o nelle protezioni interne di locali industriali, vani di carico scarico merci, vani scale ecc. Portata tipica 12 m, rilevamento su 80° in due piani con 9 zone sensibili, possibilità di orientare l’angolo di rilevamento dell’ottica (tacche da 1 a 5). La condizione di allarme si ha quando tutte e due le ottiche sono interessate all’evento. E’ prevista la selezione della sensibilità su 4 livelli (DIP2/DIP3). Mediante il settaggio dei DIP è possibile abilitare l’antimascheramento delle sezioni IR (DIP4) e la soglia di rilevamento (DIP10), abilitare la manomissione da urto (DIP5) e la sensibilità (DIP7), tempo di analisi dal primo evento da 2 a 4 secondi (DIP6), è possibile effettuare un test di sensibilità degli urti (DIP8), possibilità di scelta 2 impulsi o singolo impulso della parte infrarossa (DIP9) e test combinato delle due sezioni IR (DIP1). A bordo led e buzzer x il test sezioni ottiche.

Uscite temporizzate 2 secondi. Nella morsettiera ci sono 4 uscite a relè stato solido, massimo 50mA, di cui uscita Allarme, uscita Mask, uscita Shock, uscita Tamper apertura coperchio o strappo. Compensazione in temperatura della sensibilità IR. Qualora il sensore venga fissato al muro, uno dei punti di fissaggio (a destra in alto), fa da antistrappo.
Contenitore in materiale resistente agli urti e ai raggi UV. Di serie questo sensore monta lente animal array e va montato a 1 metro di altezza dalla base. Si possono utilizzare lenti barriera verticale con montaggio 2,1m, oppure long range 30 metri con montaggio che va da 1m a 2,1m, oppure lenti volumetriche con montaggio 2,1m.
